Modell

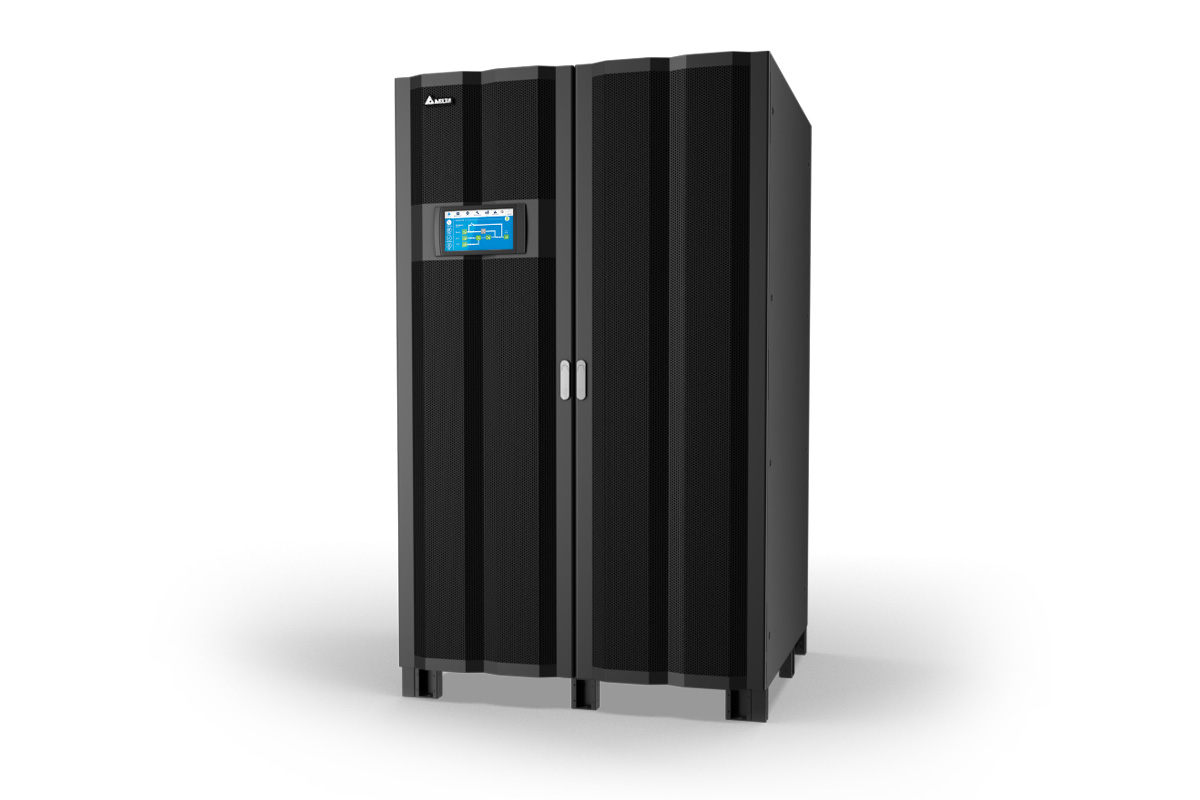

DPH-300 / DPH-500 / DPH-600
Nennleistung
DPH-300
50-300 kVA/kW
50 kW Leistungsmodul: bis zu 6 Module
DPH-500
50-500 * kVA / 50-450 kW
50 kW Leistungsmodul: bis zu 9 Module
DPH-600:
50-600 kVA/kW
50 kW Leistungsmodul: bis zu 12 Module
Eingang
Nennspannung: 220/380 V, 230/400 V, 240/415 V (3-Phasen, TN-S)
Spannungsbereich: 305~477 V (Volllast), 229~305 V (70~100% Last)
Klirrfaktor THDi: < 3% **
Powerfaktor: > 0.99
Frequenzbereich: 40~70 Hz
Ausgang
Nennspannung: 220/380 V, 230/400 V, 240/415 V (3-Phasen, TN-S)
Klirrfaktor THDu: ≤ 0.5% (Lineare Last)
Spannungsregelung: ± 1% (statisch)
Frequenz: 50/60 Hz ± 0,05 Hz
Überlastfähigkeit
≤ 125% = 10 Minuten
≤ 150% = 1 Minute
> 150% = 1 Sekunde
Anzeige: 10 Zoll Touch-Display
Schnittstellen
Standard
6x Relaiskontakte, 4x Eingangskontakte, 2x Parallel-Schnittstelle, USB Port (2x Typ A, 1x Typ B), 1x RS232,1x Modbus, 1x BMS (RJ45), 1x Ethernet (inkl. SNMP), 1x REPO, 4x Externe Batterietemperatur, 4x Externe Schaltereingänge
Optional
Relais I/O Karte, Batterietemperaturkabel
Konformität
Sicherheit: CE (DIN-EN 62040-1, DIN-EN 62040-2 C3)
Wirkungsgrad
Onlinemode: bis zu 96,5%
ECO Mode: 99%
Batterie
Nennspannung: ± 240 V (einstellbar von ± 180 V bis ± 276 V)
Ladespannung: ± 272 V (einstellbar von ± 204 V bis ± 312 V)
Schutz vor Tiefentladung: Ja
Umwelt
Betriebstemperatur: 0-40°C
Relative Luftfeuchtigkeit: 0-90% (nicht kondensierend)
Schutzklasse: IP20
Sonstige
Parallele Redundanz und Erweiterung: Modul- und Systemredundanz
Batteriestart: Ja
Dimensionen
Abmessung (B x T x H)
DPH-300/500: 600 x 1100 x 2000 mm
DPH-600: 1200 x 1100 x 2000 mm
Gewicht: USV System (ohne Leistungsmodule)
DPH-300: 311 kg
DPH-500: 317 kg
DPH-600: 605 kg
Gewicht: 50 kW Leistungsmodul: 36 kg
* Die Nennleistung des Leistungsmoduls ist über das Touchpanel auf 50 kVA oder 55,6 kVA einstellbar.
** Wenn die harmonische Verzerrung der Eingangsspannung weniger als 1% beträgt

Alle Angaben können ohne vorherige Ankündigung geändert werden.
