APF 원리

델타의 PQC 시리즈 APF는 비선형 부하와 병렬로 연결되며 한 세트의 변류기(CT)를 사용하여 부하 전류를 감지합니다. DSP 마이크로칩의 FFT 알고리즘으로 각 차수 고조파 전류를 계산한 다음 감지된 고조파 전류와 진폭은 동일하지만 위상각이 반대인 보상 전류를 생성하여 원래 부하 고조파를 상쇄합니다.

PQC 시리즈 APF는 부하측의 고조파 전류를 제거할 뿐만 아니라 고조파 전류에 의한 고조파 전압을 완화합니다. APF 시스템은 또한 역률(PF)을 개선하고 전력 시스템의 부하 불균형을 수정할 수 있습니다.

PQC APF Principle

APF 구조

델타 PQC 시리즈 APF는 모듈식으로 설계되었습니다. 일반적으로 델타 유효 전력 필터 시스템은 하나 또는 여러 개의 APF 모듈과 선택 사항인 LCM(Liquid Crystal Monitor & Control Panel)으로 구성됩니다. 각 APF 모듈은 독립적인 고조파 필터링 시스템이며 사용자는 APF 모듈을 추가하거나 제거하여 고조파 필터링 시스템 등급을 변경할 수 있습니다.

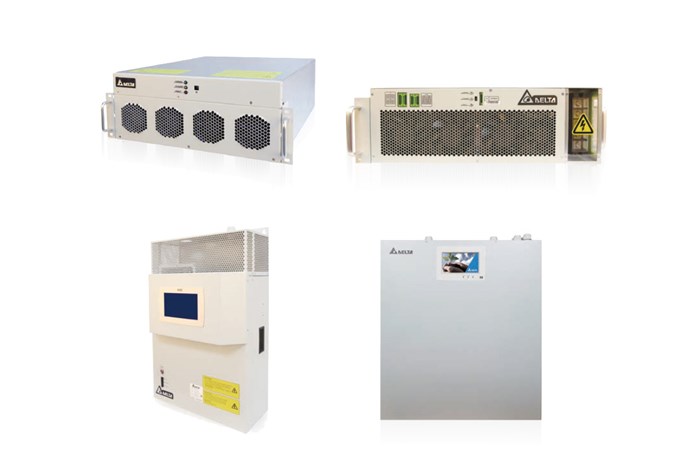

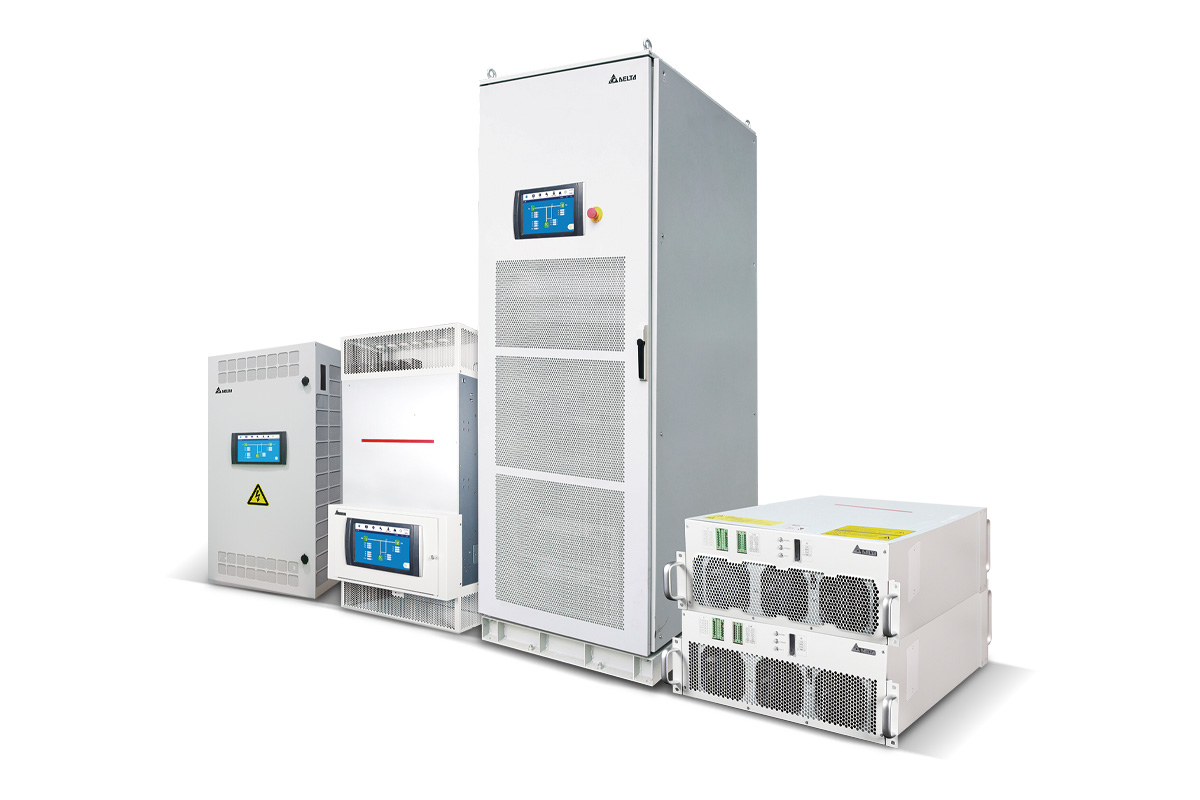

델타 PQC 시리즈 APF는 장착 유형에 따라 Modular APF와 Wall-mounted APF로 나눌 수 있습니다.

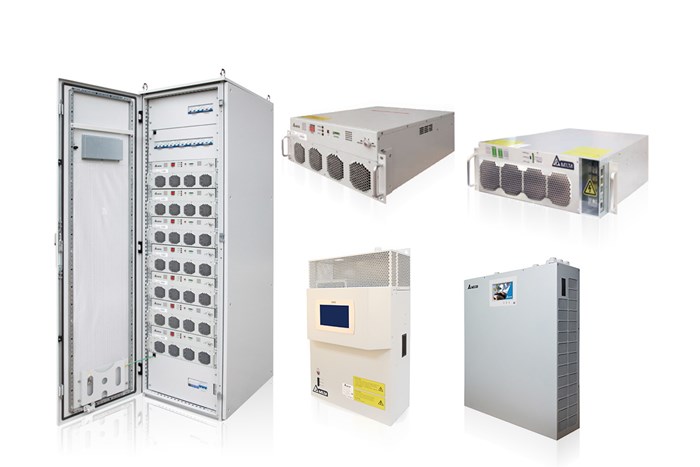

모듈형 APF

APF 모듈과 LCM 패널은 델타의 표준 APF 캐비닛 또는 맞춤형 캐비닛에 내장될 수 있습니다. APF 캐비닛에는 차단기, 케이블 단자 및 서지 보호 장치(SPD)가 있습니다.

케이블 터미널 유형에 따라 모듈식 APF는 두 가지 유형으로 나눌 수 있습니다.

그리기 유형 모듈식 APF(핫 스왑 가능)
고정형 모듈식 APF(핫스왑 불가)

벽걸이형 APF

델타의 Wall-mounted APF는 벽에 설치할 수 있어 저등급 적용에 적합하며, 옵션인 LCM
패널은 고객 요구 사항에 따라 All-mounted APF에 고정될 수 있습니다.
